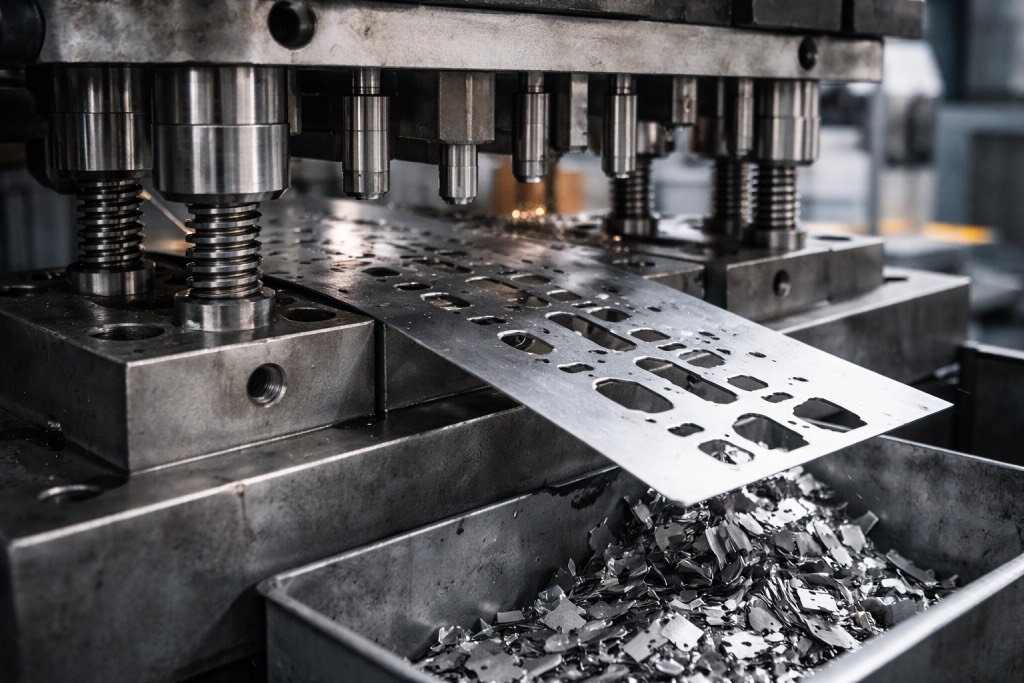

Blech stanzen für Bauteile

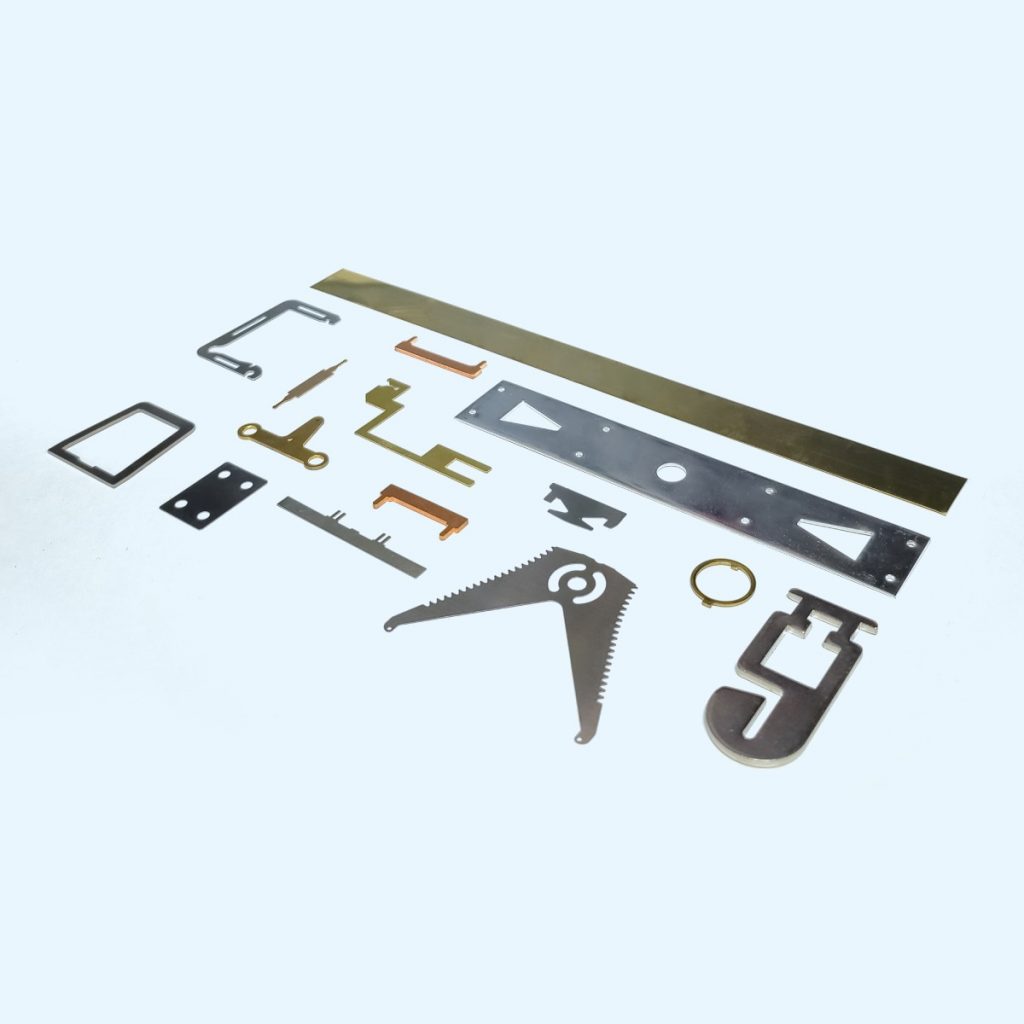

Die Trennung und Umformung von Metallbändern in einem einzigen Hub spart Zeit und Materialkosten in Ihrer Serienproduktion. Beim Blech stanzen fertigen wir Einhängewinkel, Blechfedern oder Kontaktfedern aus Federbandstahl und Buntmetallen mit Bandstärken ab 0,20 mm.
Welche Techniken zum Blech stanzen gibt es?
Wir setzen unterschiedliche Verfahren ein, um Ihre technischen Anforderungen wirtschaftlich zu erfüllen.
- Folgeverbundstanzen: Wir integrieren mehrere Bearbeitungsschritte wie Schneiden, Biegen und Prägen in ein einziges Werkzeug.
- Einlegenstanzbiegen: Für kleinere Losgrößen oder sehr komplexe Formen nutzen wir manuelle oder teilautomatisierte Einlegeprozesse.
- Stanzbiegen: Diese Technik kombiniert das Stanzen mit Umformoperationen für Bauteile wie Blechfedern oder Einhängewinkel.
Vorteile unseres Verfahren für Ihre Serie
Hohe Funktionsdichte
Ein einziges Bauteil übernimmt gleichzeitig Aufgaben wie Halten, Kontaktieren oder Federn auf engstem Raum.
Wirtschaftliche Materialnutzung
Das Verfahren nutzt das eingesetzte Bandmaterial optimal aus und reduziert den teuren Verschnitt auf ein Minimum.
Dauerhafte Formbeständigkeit
Die Kombination aus Federbandstahl und Kaltverformung schützt Ihre Komponenten vor vorzeitiger plastischer Verformung.
Prozessintegration
Wir integrieren Arbeitsschritte wie Gewindeschneiden unmittelbar in den automatisierten Fertigungsdurchlauf Ihrer Teile.
Geometriefreiheit
Wir realisieren komplexe Formen und engste Radien ohne zusätzliche Schweißstellen oder Klebestellen.
Geringe Stückkosten
Hohe Ausbringungsraten senken die Kosten pro Bauteil im Vergleich zu spanenden Verfahren deutlich.
Werkstoffwahl für das Blech stanzen
Die Wahl des Metalls entscheidet über die Lebensdauer Ihrer Baugruppe unter mechanischer Last.
- Edelstahl: Wir verarbeiten rostbeständigen Federbandstahl wie 1.4310, 1.4301 oder 1.4404 sowie Kaltbänder und Warmbänder.
- Nichteisen-Metalle: Kupfer, Messing, Bronze, Beryllium, Zinnbronze und Neusilber .
- Aluminium: Bauteile entstehen in blanker oder eloxierter Ausführung nach Ihren Vorgaben.
- Kaltbänder gehärtet und ungehärtet: Wir führen Güten wie C60, C67, C75 oder C100 für hohe mechanische Anforderungen.
Blech stanzen mit FDB: Technische Daten
| Merkmal | Ausprägung |
|---|---|
| Bandstärke | 0,20 mm bis 2,00 mm |
| Bandbreite | 1,00 mm bis 120,00 mm |
| Bauteillänge | bis zu 6 m für großformatige Anwendungen |
| Losgrößen | 1 Stück für Prototypen bis 5 Millionen Stück |
| Veredelung | Gewindeschneiden, Wärme und Oberflächenbehandlung, Baugruppenmontage |
Serienanlauf für Blech stanzen planen
Starten Sie Ihre Serienproduktion mit einer fundierten Machbarkeitsanalyse. Übermitteln Sie Ihre Konstruktionsunterlagen für eine technische Bewertung der Umformgrade und Toleranzen. Wir liefern die Kalkulation für Werkzeugsätze sowie Stückpreise innerhalb von einem bis zwei Arbeitstagen.
FAQ: Häufige Fragen zum Blech stanzen
Wann rechnet sich der Bau eines eigenen Stanzwerkzeugs?
Einkäufer amortisieren die Werkzeugkosten meist ab einer mittleren Seriengröße von etwa 5000 Stück. Wir kalkulieren die Preise für den Inhouse Werkzeugbau transparent und liefern einfache Sätze innerhalb von 3 bis 4 Wochen. Diese interne Struktur erlaubt sofortige Entscheidungen zur Machbarkeit und sichert Ihre Liefertermine.
Wie beeinflusst die Bandstärke die Maßhaltigkeit beim Blech stanzen?
Dünne Materialien ab 0,20 mm erfordern extrem geringe Schneidspalte im Werkzeug für saubere Kanten ohne Materialspannungen. Wir stimmen den Fertigungsablauf exakt auf die physikalischen Eigenschaften wie die Rückfederung Ihres gewählten Metalls ab. Unsere Techniker prüfen die Umsetzbarkeit engster Toleranzen bereits während der Machbarkeitsanalyse innerhalb von 48 Stunden.
Können Stanzteile direkt als montierte Einheiten geliefert werden?
Unser Team fügt Ihre Einzelteile durch Vernieten, Verschrauben oder Verkleben unmittelbar am Standort zu montagefertigen Baugruppen zusammen. Sie beziehen dadurch einbaufähige Komponenten statt loser Einzelteile und vereinfachen Ihre interne Logistik sowie den Wareneingang erheblich. Wir übernehmen zudem die kundenindividuelle Konfektionierung und Verpackung nach Ihren spezifischen Vorgaben.
